产品特点
 可在防爆区域现场实现监视
 优质液晶显示面板
 复合视频信号或VGA 信号输入
 平面板设计，充分节省空间
 轻巧的外形，易于搬运和使用
 可以按照使用习惯调整观看角度
 防护等级IP65
 室内、室外安装，避免垂直放置时的雨淋

产品描述

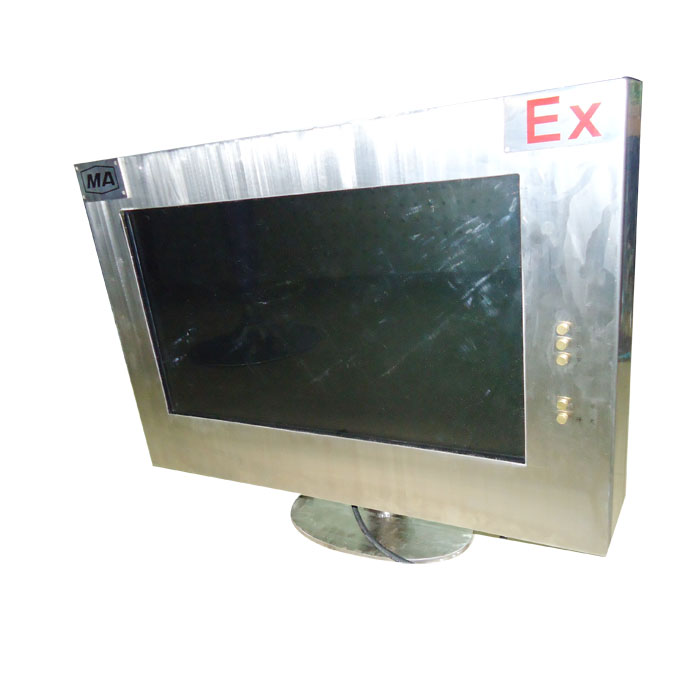

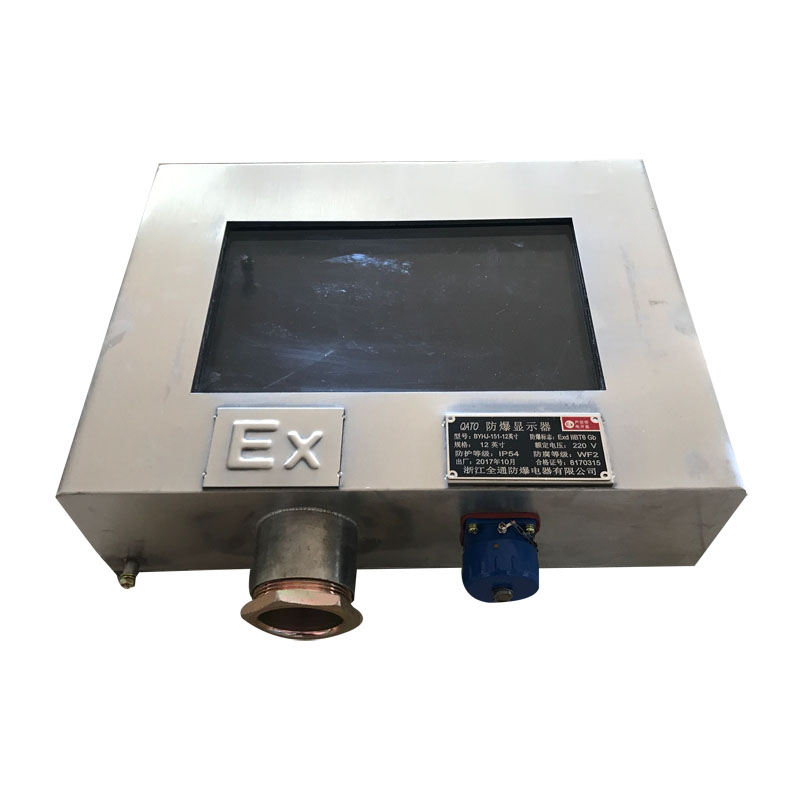

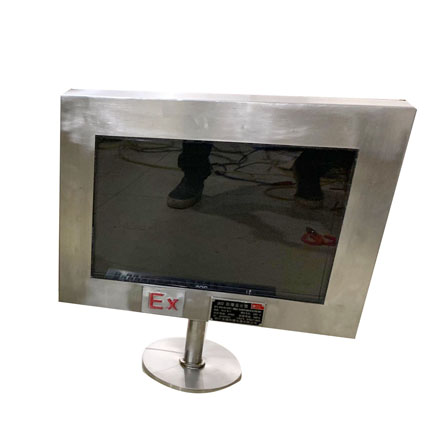

YHJ-151 防爆监视器是为防爆工业电视系统设计的专用设
备，它的出现改变了监视器只能安放在控制室的局面，在危
险的防爆区域一样可以为用户提供清晰直观的监视画面，极
大的提高了系统配置的灵活性。YHJ-151 防爆监视器将有可
能扮演安防工程的重要角色。

YHJ-151 防爆监视器采用了优质的15.1 英寸液晶面板，分辨
率1024x768，点距0.297mm。

100VAC~240VAC 宽电压工作范围。

具备VGA 接口和标准视频接口，支持NTSC 和PAL 制式。
显示窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，
保证画面的显示效果。

设备能在-0℃到+50℃温度条件下长时间稳定工作。

YHJ-151 防爆监视器的安装方式主要是桌面或平台的直接
摆放，也可以通过专用支架吊装。

防爆标志 ExdⅡBT6

机械指标
材质 不锈钢304 或者316L
防护等级 IP65
重量 28Kg
运输重量 31Kg
视窗厚度 12mm
视窗面积 306 x 230mm
出线孔数量 2
出线孔螺纹规格 G-3/4”
安装方式 垂直摆放或者专用支架吊装

环境指标
大气压力 86～106KPa
环境温度 0 ℃~+50℃
相对湿度 U95%RH(+25℃)

电气指标
输入电压 100VAC~240VAC, 50/60Hz
工作电流 ≤300mA
功率 24W
输入信号 1Vp-p复合视频信号
输入阻抗 75Ω
输入接口 视频电缆和电源电缆已引出
其它内部接口
RGB模拟输入 15 针D 型SUB
S-VHS 输入 4针mini DIN（可选）
面板开关 1个，用于开关电源
电气连接 2芯电源电缆
1芯视频电缆

LCD 规格
面板 15英寸（38cm），TFT
色彩 1677万色
点距 0.297mm
可视区域 304.1mm(宽) x 228.1mm(高)
对比度 550 : 1
亮度 300cd / m2
水平视角 140°（CR＞5）
垂直视角 140°（CR＞5）
响应时间 8ms
水平刷新率 30~63KHz
垂直刷新率 56~75Hz
带宽 80MHz
最佳分辨率 1024 x 768 @ 60Hz
